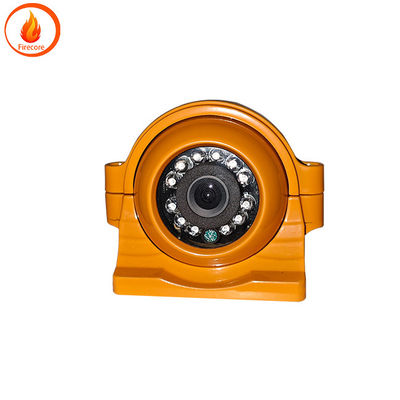

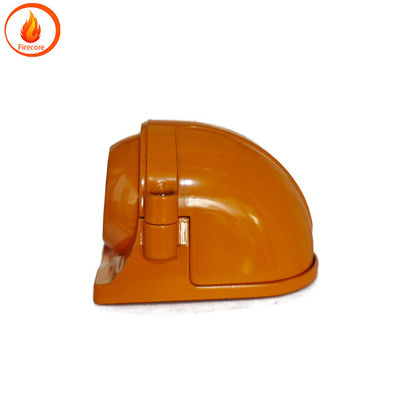

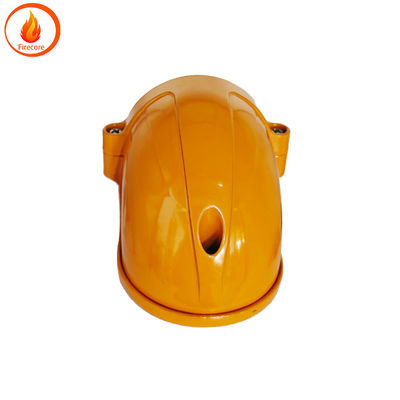

AHD Автомобильная камера На борту грузовика установлен AHD слева и справа слепое место мониторинга водонепроницаемый и устойчивый к ударам
Рисунок (): 1) Диаграмма соединения линий
Диаграмма соединения линий: как показано на рисунке (1)
Установка пяти систем мониторинга
1. 1 Установка камеры
Рисунок (2) Эффект мониторинга четырех камер
Эта система требует установки четырех камер, как показано на рисунке (2) Передние камеры делятся на два типа: специальные и общецелевые камеры.Специальные камеры устанавливаются на эмблеме транспортного средства, как показано на рисунке (3) Универсальные внешние камеры могут устанавливаться на решетке воздухозабора, бамперах или других подходящих местах.
Рисунок (3) Рендеринг установки переднего вида
Камеры с обеих сторон установлены на зеркале заднего вида, как показано на рисунке (4)
Рисунок (4) Эффект установки камер с обеих сторон
1. 2 Установка монитора: подключить линию к DVD-хосту согласно схеме проводки.
1. 3 Установка хоста: После подключения линий согласно схеме проводки поместите хост в коробку для хранения или установите его в подходящем месте внутри автомобиля.Датчик вибрации прикреплен к кузову автомобиля..
6. Способ работы системы панорамного мониторинга
Система мониторинга имеет два режима работы: автоматический и ручный.Ручной режим может управляться с помощью рулевого рычага или переключателя мембраны (необязательно), а управление рулевым рычагом и переключателем мембраны является последовательным
Система панорамного мониторинга 360 °
(1) Четыре экрана: Когда машина запускает хост и камера начинают работать и экран находится в H-образном четырехразделенном режиме, отображающем четыре экрана:"передний", "задний", "левый" и "правый" режим (далее - основной режим экрана) После задержки 15 секунд дисплей автоматически выключается и переходит в навигационный и аудио режим, но вся система все еще в режиме записи.
(2) Передний вид: в базовом графическом режиме передняя камера работает с помощью переключателя пленки или поднятия рулевого рычага вверх.Экран дисплея отображает передний вид автомобиля отдельно Нажмите переключатель пленки снова или поднимите рулевой рычаг вверх, чтобы выключить дисплей и переключиться на навигационный и аудио режим
(3) Заднего вида: при включении реверсной передачи дисплей автоматически переключается на экран заднего вида, который является режимом отображения заднего вида.Выключите режим отображения заднего вида и автоматически перейдите в базовый режим экрана После задержки в 15 секунд дисплей автоматически выключится и перейдет в навигационный и аудио режим.
(4) Сборочный вид: In the basic graphics mode when turning on the left or right turn lights the display screen switches to the left and right display modes cancels the turn signal and the screen automatically switches to the basic graphics mode with a delay of 5 seconds to turn off the display and switch to navigation and audio mode
(5) Боковой и задний взгляд: When reverse gear is engaged and turn signals are turned on the display screen switches to a three screen display mode where the lower half of the display screen displays the reverse rear view screen and the upper left corner displays the front left image of the car В правом верхнем углу изображение машины.На этой основе выходит реверсная передача и при включении сигнала поворота на экране дисплея переключается на левый и правый режимы дисплея Левая сторона отображает левый передний экран машины, а правая - правый. When the turn signal is cancelled the screen automatically switches to the basic screen mode with a delay of 15 seconds to turn off the display and automatically switch to the navigation audio mode .
(6) Во время работы автомобиля, нажатие на переключатель мембраны или подъем рулевого рычага вверх, позволяет перейти в базовый режим экрана.
(7) При управлении рулевым рычагом рычаг может подниматься только один раз. Если вам нужно войти на следующий экран, перед работой необходимо сделать паузу на одну секунду.Непрерывная работа более двух раз недействительна.Переменчик тонкой пленки - опциональный.
(8) При ночной эксплуатации фары рулевой рычаг не действует. В этом случае нажмите двойные мигающие огни, чтобы активировать, а затем выключите двойные мигающие огни.В это время система переходит в базовый режим, и метод работы для переключения экрана отображения показан в шагах (1) - (7).
